新能源汽車的蓬勃發展對熱管理系統提出了前所未有的挑戰與機遇。相較于傳統燃油車，新能源熱管理系統關聯部件眾多，需求復雜多樣，涵蓋了乘客艙舒適性、動力電池溫控、電驅系統冷卻、電子元件散熱以及整車熱害防護等多個維度，其復雜性和集成度顯著提高，成為決定車輛性能、續航和安全的關鍵系統之一。
上汽集團熱管理系統高級經理牛鳳仙詳細介紹了上汽集團熱管理系統的集成與應用情況。上汽大乘用車通過技術迭代，從第一代電空調系統發展到第三代一體式熱管理系統，實現了熱管理系統的高度集成和高效能量轉換。特別是第三代系統，采用直接式熱泵系統，較雙間接式熱泵效率提升顯著，同時實現了電控深度集成和高結構成本效率。
牛鳳仙｜上汽集團熱管理系統高級經理
以下為演講內容整理：
熱管理系統的復雜特性與提升方向
新能源熱管理系統呈現出鮮明的復雜性特征。首先，相關系統繁多且需求多樣化。這包括乘客艙的制冷、制熱、通風、除霜除霧、空氣質量、氣味管理以及方向盤加熱、座椅加熱、風窗玻璃加熱乃至集成式冰箱等舒適性需求；整車熱害管理涉及前艙熱害、排氣通道熱害、熱源管理、傳遞路徑管理和材料耐熱性；發動機及附件冷卻（混動車型）；電驅系統熱管理及其余熱利用；電池?zé)峁芾淼睦鋮s、加熱、均溫及儲熱利用；以及日益重要的各類電氣元件的散熱需求。如此眾多的熱源和需求，導致行業尚未形成統一的熱管理系統解決方案。
圖源：演講嘉賓素材

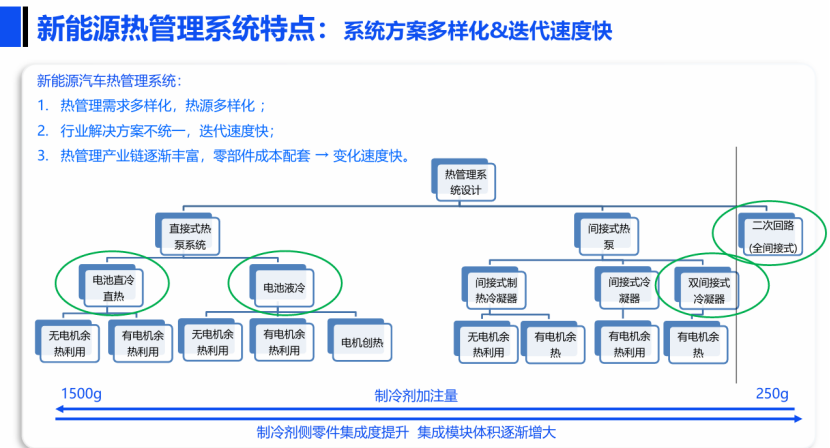

其次，技術方案迭代速度快且呈現多樣化。需求本身和熱源的多樣化催生了不同的技術路線（如直接式熱泵、間接式熱泵、二次回路等），行業競爭激烈，推動方案螺旋式上升，迭代周期縮短。同時，熱管理產業鏈日益成熟豐富，零部件配套成本變化迅速，這也促使主機廠基于成本優化頻繁調整方案。
第三，全球氣候差異對系統提出差異化要求。車輛銷往不同地區面臨極端環境挑戰：中東、印度等極熱地區需強化制冷性能；北歐、西伯利亞等極寒地區對制熱效率和低溫啟動要求嚴苛；泰國等高溫高濕地區與北歐等低溫高濕地區則對系統除濕能力有不同側重。這要求熱管理系統具備良好的環境適應性和針對性設計能力。
圖源：演講嘉賓素材

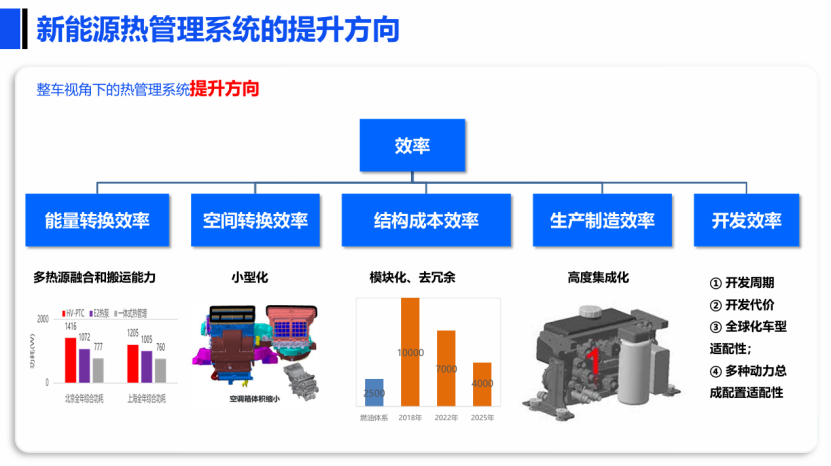

面對這些挑戰，上汽專家指出，熱管理系統的提升應圍繞多個維度的“效率”展開：能量轉換效率：提升COP值，優化熱量的搬運和利用效率，降低系統能耗。空間轉換效率：追求小型化、集成化，減少空間占用。結構成本效率：在滿足需求的前提下，通過模塊化設計、去冗余、共用部件等手段實現系統成本最優。生產制造效率：高度集成化設計有助于簡化裝配，提高生產節拍和質量穩定性。
圖源：演講嘉賓素材
上汽集團熱管理系統的集成創新與實踐

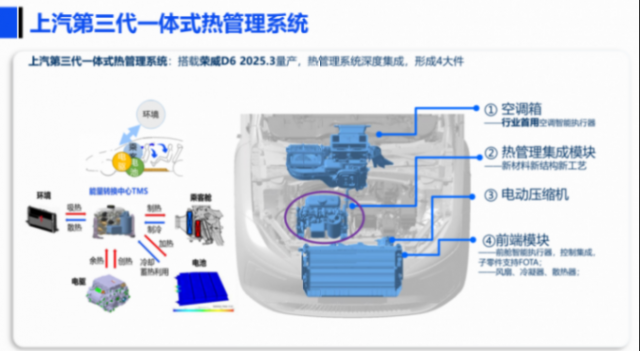

上汽集團在新能源熱管理領域布局較早，積累深厚。在最新一代技術中，上汽集團重點聚焦成本、效率、尺寸、集成度和平臺化應用，目標是高效打通乘客艙、電池、電驅系統與環境之間的熱量傳遞路徑上汽集團最新推出的第三代一體式熱管理系統代表了其集成創新的最新成果。該系統通過深度集成，將傳統分散的部件整合為四大核心模塊：空調箱：集成了行業首創的空調智能執行器（I Blower）。熱管理集成模塊：采用新材料新工藝。電動壓縮機。前端模塊： 包含風扇、冷凝器、散熱器；前艙智能執行器負責控制集成，支持FOTA。
圖源：演講嘉賓素材
該系統在多個效率維度實現顯著提升：高能量轉換效率、高結構成本效率、電控深度集成、控制器數量大幅精簡。首創I Blower控制器：創新性地將無刷鼓風機(BLDC)、鼓風機控制器、空調控制器三者高度集成。這不僅消除了預控集成鼓風機帶來的散熱難題，還顯著優化了線束布置。在榮威D6（售價7.98萬起）上實現了10萬元以下車型標配無刷鼓風機，開創行業先河。
圖源：演講嘉賓素材

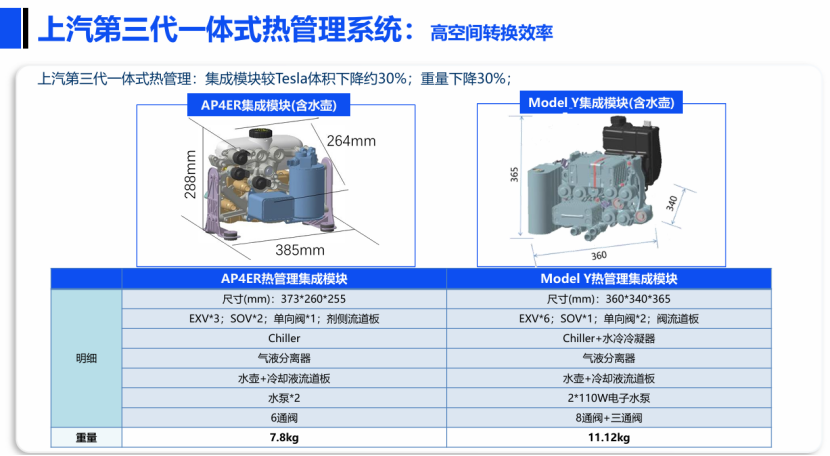

高空間轉換效率：分散子零件一體式集成，總裝零件減少12個，管路接口下降40%。熱管理集成模塊創新：采用冷媒側5閥（EXV3 + SOV2）與水側6通閥的均衡設計，整體尺寸緊湊。材料與工藝突破：國內首次應用高壓真空壓鑄工藝于集成模塊，并創新研發具有上汽專利的鋁稀土材料，成功打破特斯拉的鋁鎳合金專利壟斷。上汽第三代集成模塊（含水壺）尺寸為373 * 260 * 255mm，重量7.8kg。與特斯拉Model Y集成模塊（尺寸360 * 340 * 365mm，重量11.12kg）相比，體積減小約30%，重量減輕約30%。該系統的實際性能表現優異，低溫續航達成率高。載該系統的榮威D6，在天津中汽研進行的-7℃低溫測試中，續航達成率達到65.4%。值得注意的是，其熱管理能耗平均為500W，較特斯拉Model 3的平均606W低16%。
圖源：演講嘉賓素材

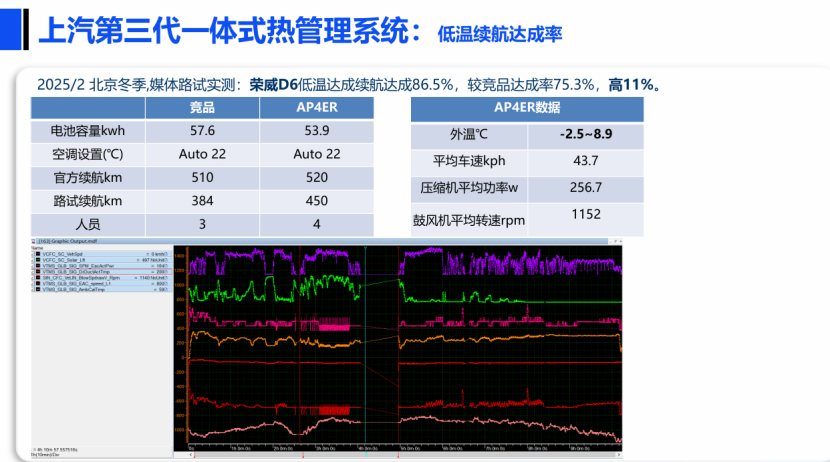

冬季實際路測領先，2025年2月北京冬季媒體路試（環境溫度-2.5~8.9℃，平均車速43.7 kph）顯示，榮威D6的低溫續航達成率為86.5%，顯著高于采用同類直接式熱泵系統的競品（達成率75.3%），領先優勢達11%。
圖源：演講嘉賓素材
下一代環保制冷劑替代的挑戰與路徑
隨著全球環保法規（如歐盟PFAS限制、GWP值要求）日益嚴格，尋找HFC-134a和HFO-1234yf的替代方案成為行業焦點。上汽專家從整車視角，圍繞效率維度，分析了主流備選制冷劑的替代路徑與挑戰。
在能量轉換效率、空間轉換效率、生產制造效率、開發效率（尤其平臺化適應性）方面表現成熟穩定。通過與混合制冷劑疊加使用，其能量轉換效率可提升10%~30%。當前成本已較早期大幅下降。挑戰主要在于法規不確定性。歐盟PFAS法規雖已確認1234yf的GWP值（0.501）和當前使用許可（GWP<150），但其“含氟氣體”的標簽要求（需標明重量和CO2當量）已導致出口車型公告變更繁瑣（如2024年經歷的兩次標簽變更）。法規“靴子”是否完全落地及未來是否會有額外限制仍存疑。

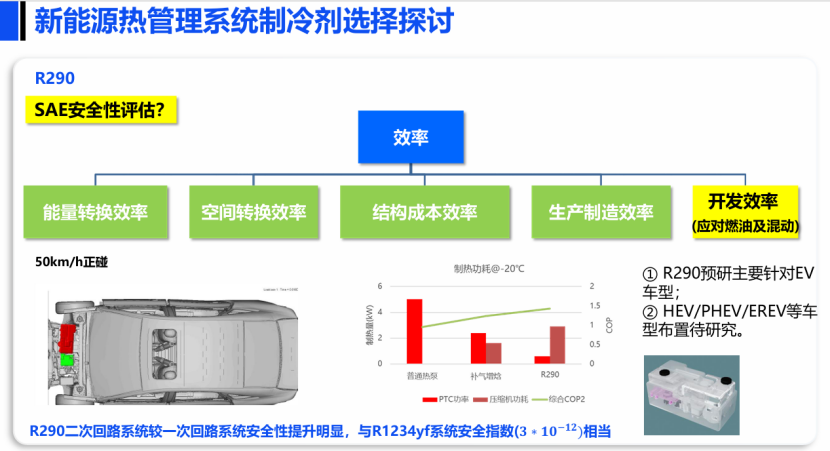

R290的預研目前主要集中在EV車型上，而對于HEV/PHEV/EREV等車型，其布置方式和適配性研究尚在進行中。若應用R290，將引發系統架構變革：集成模塊需轉向以壓縮機為核心；前艙布局（尤其前驅車型）沖突較大，后驅布局或更可行；空調箱可能需外置化；高性能板式換熱器需求迫切；多通路水閥（如10通、14通）的應用可行性待研究；高溫環境下COP優化（受限于前端散熱）及極低溫下冷卻液性能也需關注。
圖源：演講嘉賓素材
未來展望與挑戰
PFAS等環保法規的不確定性對混合制冷劑的應用推廣產生了抑制效應，主機廠態度趨于謹慎。同時，GWP閾值的變化也影響了技術路線的優先級。成本因素在國內市場驅動作用明顯，這導致CO2系統的大規模應用時間表相比前幾年的預期有所延后。主機廠和供應商的資源投入更趨務實。R290成為重點突破口， 鑒于其環保和效率潛力，行業正加大和加快對R290技術的研發投入，特別是在安全性標準明確之后，有望成為下一代主流選擇。主機廠與熱管理系統供應商的合作至關重要。
考慮到不同動力形式的適配難度（尤其是燃油車和混動車），未來中短期內，市場上存在多種制冷劑方案并存的現象是大概率事件。針對不同車型平臺和區域市場，選擇最優的制冷劑解決方案將是主機廠面臨的關鍵挑戰。
